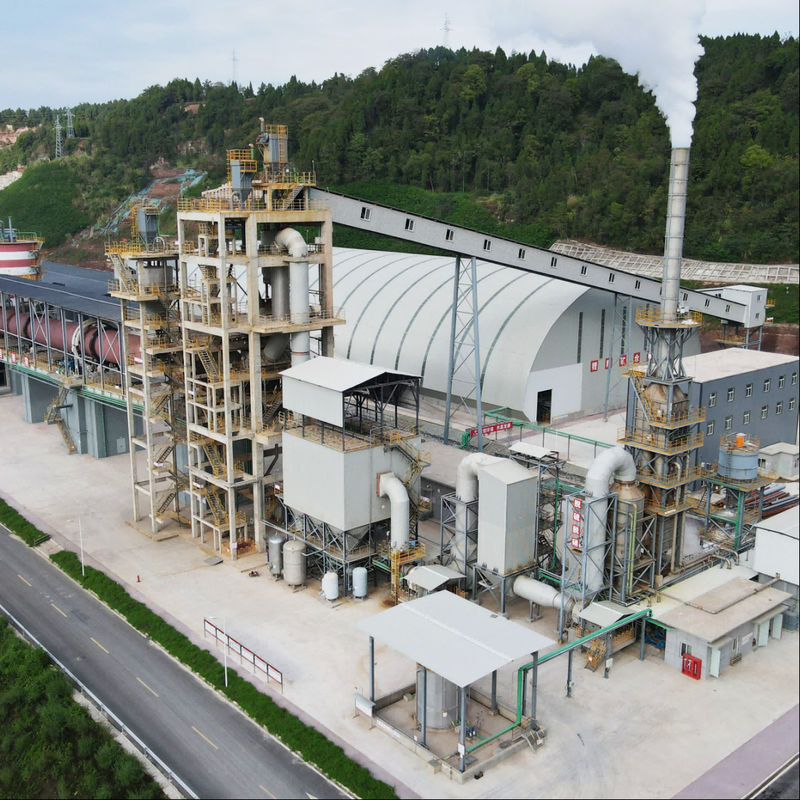

Sistema industrial de tratamiento de gases de combustión Metal con estabilidad térmica

Manual de selección del colector de polvo de una sola escopeta de cenizas JMC-5II-6

1.Las demás:C. Lasel embargoPel oroM.el embriónM.de las arteriasT.ecnología

• Los materiales porosos/membrana de los compuestos intermetálicos fueron preparados por el efecto Kirkendall causado por la difusión parcial entre elementos.

• El problema material en el campo de la filtración de gases a alta temperatura se ha resuelto en el mundo.

• Basándose en la tecnología de síntesis de reacción de difusión parcial a escala atómica, la estructura de los poros puede regularse con precisión a nivel de micrones/submicrones,para que el material tenga una distribución uniforme del diámetro de los poros, alta precisión de filtración, alta porosidad abierta, pequeño factor de zigzag y baja resistencia a la filtración.

• El cristal único de enlace metálico + enlace covalente mezclado tiene las ventajas de los materiales metálicos y cerámicos, con una excelente estabilidad química, estabilidad térmica,Propiedades mecánicas y físicas, maquinabilidad, conductividad térmica y conductividad eléctrica.

• El proceso de preparación del material es respetuoso con el medio ambiente, todo el ciclo de vida del material es respetuoso con el medio ambiente, reciclable y de alto coste.

2.Excelentes propiedades de los materiales de membrana

Materiales porosos metálicos:

(Ni, Ti, acero inoxidable)
Ventajas: altas propiedades mecánicas a temperatura ambiente, buena maquinabilidad
Desventajas: Bajas propiedades mecánicas a altas temperaturas, baja resistencia a la corrosión ambiental, baja resistencia a la oxidación a altas temperaturas, baja precisión de porosidad

Material poroso cerámico:

(Al2O3, SiO2,SiC)
Ventajas: altas propiedades mecánicas a altas temperaturas, buena resistencia selectiva al ambiente
corrosión, excelente resistencia a la oxidación a altas temperaturas, alta precisión de porosidad
(Se pueden hacer membranas porosas)

Desventajas: a temperatura ambiente es muy frágil, no se puede mecanizar ni soldar

Compuestos intermetálicos
Materiales porosos:

(Ti-Al, Fe-Al y Ni-Al)
Características: buenas propiedades mecánicas a temperatura ambiente, altas propiedades mecánicas a alta temperatura, buena maquinariabilidad, conexión soldable, buena resistencia a la corrosión ambiental,resistencia a la oxidación a altas temperaturas, alta precisión de porosidad.

3.Membrana flexible

Introducciónde lasMembrana flexible

El núcleo de la tecnología de separación de películas metálicas flexibles es el material de película porosa compuesto intermetálico, que está en forma de hoja, el grosor de 0,5 ~ 0,8 mm, moldeo suave y crimp,tiene las características de buenas propiedades mecánicas, alta porosidad, alta eficiencia de separación, gran flujo y baja resistencia a la filtración.ampliamente utilizado en la recuperación de polvo valioso, separación a temperatura media y alta para el gas y sólido, es la bolsa de eliminación de polvo y la tecnología de eliminación de polvo eléctrica productos de actualización, para resolver la baja precisión de filtración, bolsa de tela de quema de bolsa,Capacidad de procesamiento por unidad de superficie insuficiente, el equipo cubre un área de gran etc.

M flexibleel embriónEl SEparaciónT.Las técnicas-- Principio

El mecanismo de eliminación de polvo del sistema de eliminación de polvo de membrana metálica flexible es el siguiente: el gas de alta temperatura que contiene polvo entra en el filtro, el polvo es interceptado por la membrana flexible,y el gas limpio se envía al proceso posterior a través del orificio de la membranaLa torta de filtro formada por el polvo interceptado por la membrana flexible se desprende por retroceso en la ceniza para su reciclaje.

4.Ventajas comparativas de la membrana flexible

5.Características de las membranas flexibles

1Resistencia a altas temperaturas: 400°C (sin bolsas de combustión);

2Resistencia a la corrosión: resistencia a la corrosión del H2S, SO2, SO3, etc.

3"Alta precisión: 0,1 μm, apertura de la membrana 10 μm; hasta < 5 mg/Nm3 después de la filtración;

4"Gran flujo: el flujo por unidad de superficie de membrana es más de 1,5 veces el de una bolsa de tela;

5"Baja resistencia: se trata el mismo volumen de gas, la resistencia es 300 Pa inferior a la de la bolsa de tela y el consumo de energía se ahorra aproximadamente un 10%;

6Superficie lisa: es más fácil soplar la ceniza en sentido inverso (la bolsa es muy pegajosa en la ceniza);

7, larga vida útil: sin daños en el uso normal (vida útil más larga que las bolsas de alta calidad 1-2 años);

8Buena protección del medio ambiente: el mismo equipo de volumen de gas cubre una superficie y un espacio de aproximadamente la mitad de la bolsa de tela y consume aproximadamente acero.

Ahorrar 1/2, después de la expiración de la bolsa de filtro se puede reciclar los recursos metálicos, sin contaminación secundaria de la bolsa.

6.Membrana rígida

F: el preciola ilusiónEl Systemde lasLas demás:M.el embrión

1 Elemento de filtro resistente a la oxidación a altas temperaturas, resistente a la vulcanización, resistente a las vibraciones térmicas, resistente al desgaste.

2 Protección contra bajas temperaturas de la entrada;

3 membrana anticondensación y pasta antitérmica;

4 Búsqueda de retroalimentación de alta temperatura en línea, descarga automática de cenizas en línea;

5 Detección y control automáticos.

Las ventajas deR- ¿ Qué?Cubierta

1 El elemento de filtro es simple y conveniente de instalar y de alto rendimiento en el sellado.

2 El elemento filtrante es resistente a altas temperaturas, puede ser de filtración estable a 200 °C -----800 °C, ahorro de energía, sin membrana de pasta;

3 Resistencia al choque térmico del elemento filtro, buena resistencia a la volatilidad de la presión, adaptación a las fluctuaciones de temperatura y presión del sistema;

El elemento filtrante es resistente a la oxidación a altas temperaturas y a la corrosión por vulcanización a altas temperaturas.y es ampliamente utilizado en gas de carbón de alta temperatura y todo tipo de purificación de gas de horno industrial;

5 Elemento de filtro anticarbonización, sin craqueo catalítico a altas temperaturas.

7.Elementos de filtro para filtración de gases

FlexibleM.el embrión

PolvoC. Lasellección- ¿ Por qué?el equipamiento

Las demás:Cubierta

8.Limpieza de pulso de chorro del elemento filtro

Los filtros de membrana de alta temperatura están equipados con tubos de Venturi colocados en la parte superior de cada elemento de filtro.aspirando una gran cantidad de gas purificado para limpiar el cartucho del filtroParte de la energía cinética de la inyección inversa se convierte en energía de presión, lo que crea un empuje inverso instantáneo del gas del filtro en la cavidad del elemento del filtro.y luego supera la caída de presión en la dirección de la filtración y la adhesión del filtro de polvo grado pastel para eliminar el filtro de polvo pastel en la superficie del elemento filtro, para lograr el propósito de la limpieza en línea.

9.Materiales y componentes de filtro

S31603 Fieltro de fibra

El fieltro de fibra de acero inoxidable es un material de filtración ideal en resistencia a altas temperaturas, resistencia a la corrosión, alta precisión.

El fieltro está hecho de fibras metálicas extremadamente finas (diámetro exacto a μm) mediante colocación no tejida, apilamiento, sinterización a alta temperatura

En, con las siguientes características:

(1) El material tiene una resistencia a altas temperaturas, resistencia a la corrosión y un excelente rendimiento de filtración;

(2) la estructura del material es única, formada por diferentes capas de apertura, estructura porosa tridimensional, con alta porosidad, superficie específica.distribución uniforme del tamaño del poro, alta capacidad de contaminantes y alta precisión de filtración;

(3) El filtro de fibra de acero inoxidable puede compensar eficazmente las debilidades en el bloqueo de la red de metal fácil, vulnerable, puede compensar el polvo

Los productos de filtro son frágiles, la falta de un pequeño flujo, con características en el papel de filtro ordinario, el paño de filtro no puede ser comparable a la temperatura, la presión.

S31603 Bolsa de filtro de fibra de fieltro

(1)Resumen:

El elemento de filtro cilíndrico se hace por soldadura de alta precisión.

(2) Rendimiento:

a. Resistencia a altas temperaturas, resistencia a la corrosión, alta resistencia;

b. Buena permeabilidad, reducción de la presión inicial, alta eficiencia de corte. La concentración de emisiones puede ser inferior a 5 mg/m.

c. limpieza en línea y fuera de línea, buen efecto de regeneración, larga vida útil;

d. Fácil de reciclar, puede evitar la contaminación secundaria del medio ambiente.

(3) Especificaciones:

a. Diámetro exterior D: 10 mm~160 mm

b. longitud L: entre 50 mm y 6000 mm

c. Precisión: ≥ 0,5 mm

S31603 Recolector de polvo de alta temperatura de fibra de fieltro

El colector de polvo de alta temperatura de fibra de S31603 se utiliza ampliamente en el acero, la industria química, la energía eléctrica, la nueva energía y otros campos.
